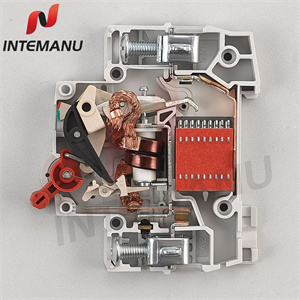

XMC45M MCB مقناطیسي ټریپینګ میکانیزم

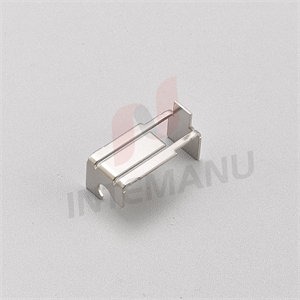

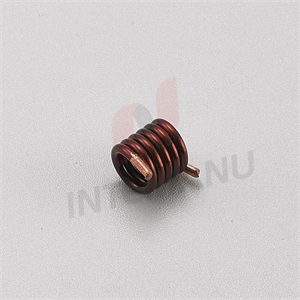

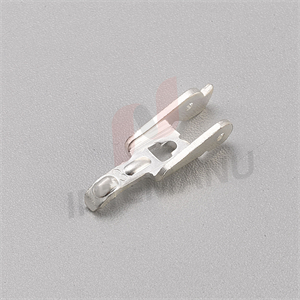

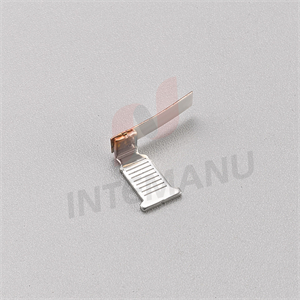

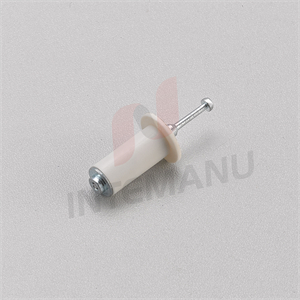

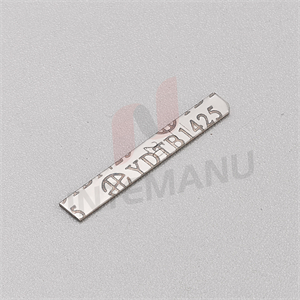

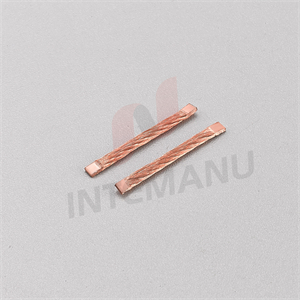

د XMC45M MCB مقناطیسي ټریپینګ میکانیزم د کویل ، یوک ، اوسپنې کور ، د فکس تماس ، لښتي شوي تار ، ترمینل ، او بایمیټلیک شیټ لري.
عملیاتي میکانیزم دواړه مقناطیسي ټریپینګ او د تودوخې ټریپینګ ترتیبونه لري.
دمقناطیسي تګترتیب په اصل کې د یو جامع مقناطیسي سیسټم څخه جوړ دی چې د پسرلي بار شوي ډش پوټ لري چې په سیلیکون مایع کې مقناطیسي سلګ لري، او یو نورمال مقناطیسي سفر.د سفر په ترتیب کې یو اوسنی لیږدونکی کویل د پسرلي په مقابل کې د ثابت قطب ټوټې په لور حرکت کوي.نو مقناطیسي پل د سفر لیور کې رامینځته کیږي کله چې د کویل لخوا تولید شوي کافي مقناطیسي ساحه شتون ولري.
د شارټ سرکیټ یا د زیاتو بارونو په صورت کې، د کویلونو (سولینایډ) لخوا تولید شوي قوي مقناطیسي ساحه د ټرپ لیور آرمچر جذبولو لپاره کافي ده پرته لدې چې په ډش پوټ کې د سلیګ موقعیت په پام کې ونیول شي.
